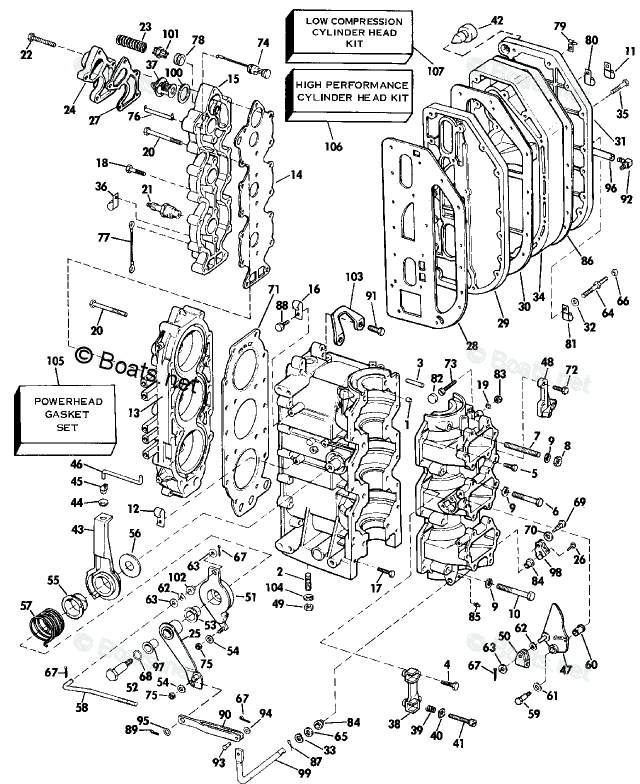

Johnson J70TLCRD 1984 CYLINDER & CRANKCASE Diagram

Image of Johnson Logo
  1. Catalog
  2. Johnson
  3. Outboard
  4. 70HP
  5. J70TLCRD 1984
  6. CYLINDER & CRANKCASE

Check Availability

# Description Price Qty
1 DOWEL PIN
0304178
In Stock
$9.46
$8.94
Add
2 STUD, Cylinder
0314616
In Stock
$24.49
$23.14
Add
3 TAPER PIN
0305070
In Stock
$5.85
$5.53
Add
4 SCREW
0302288
Ships in 2 to 3 days
$5.29
$4.76
Add
5 SCREW
0300646
In Stock
$9.46
$8.94
Add
6 SCREW, Crankcase to cylinder
0131794
Unavailable
7 STUD, Crankcase to cylinder
0313538
Unavailable
8 LOCKNUT, Crankcase to cylinder
0320372
In Stock
$7.79
$7.36
Add
9 WASHER, Crankcase to cylinder
0300343
Ships in 2 to 3 days
$5.42
$4.99
Add
10 SCREW, Lower main bearing
0307776
Ships in 2 to 3 days
$5.99
$5.51
Add
11 CLAMP, Motor cover fuse
0309040
Ships in 2 to 3 days
$14.99
$13.49
Add
12 CLAMP, Connector to crankcase
0310439
Ships in 2 to 3 days
$9.46
$8.51
Add
13 CYLINDER HEAD, 75. Used on 75 Models
0323682
Unavailable
13 CYLINDER HEAD, 70. Used on 70 Models
0323681
Unavailable
14 GASKET, Cover
0318609
In Stock
$43.99
$41.57
Add
15 COVER, Cylinder head
0317218
Unavailable
16 CLAMP
0310440
Ships in 2 to 3 days
$3.07
$2.76
Add
17 SCREW, Bracket to crankcase
0308751
In Stock
$9.46
$8.94
Add
18 SCREW, Cylinder head cover
0322098
Ships in 2 to 3 days
$7.67
$6.90
Add
19 LOCKWASHER
0328736
In Stock
$1.40
$1.32
Add
20 SCREW, Cylinder head
0307267
In Stock
$14.99
$14.16
Add
21 SPARK PLUG, CH, QL77J4. Alternate spark plug for sustained full throttle operation: Champion UL- 77V, p/n 384771 Radio Noise Suppressor Plug
0387633
In Stock
$5.67
$5.36
Add
21 SPARK PLUG, Ch. L77J4. Alternate spark plug for sustained full throttle operation: Champion UL- 77V, p/n 384771
0386941
In Stock
$4.00
$3.78
Add
22 SCREW, Thermostat cover
0322610
In Stock
$6.99
$6.75
Add
23 SPRING, Relief valve
0317245
In Stock
$7.34
$6.94
Add
24 COVER, Thermostat and valves
0317219
Ships in 2 to 3 days
$85.99
$79.11
Add
25 BELLCRANK, Hub and pin assy.
0393545
Unavailable
26 SCREW, Shift rod lever
0325857
Unavailable
27 GASKET, Thermostat cover
0317226
In Stock
$4.00
$3.78
Add
28 GASKET, Plate to crankcase
0317227
Ships in 2 to 3 days
$15.49
$13.94
Add
29 PLATE, Exhaust manifold
0324555
Unavailable
30 GASKET, Exhaust manifold
0317228
Ships in 2 to 3 days
$18.49
$16.64
Add
31 COVER, Exhaust manifold
0390041
Ships in 2 to 3 days
$139.99
$128.79
Add
32 WASHER, Exhaust cover
0328701
In Stock
$1.32
$1.25
Add
33 WASHER, Shift lever
0202026
Ships in 2 to 3 days
$9.46
$8.51
Add
34 MANIFOLD, Exhaust
0323691
Unavailable
35 SCREW, Exhaust cover
0321601
Unavailable
36 CLAMP, Leads to cover
0310493
Ships in 2 to 3 days
$4.18
$3.76
Add
37 THERMOSTAT ASSY.
0382385
In Stock
$39.49
$37.32
Add
38 BRACKET, Idle adjustment
0316664
Ships in 2 to 3 days
$28.12
$25.88
Add
39 SPRING, Idle adjustment
0308993
Ships in 2 to 3 days
$9.46
$8.51
Add
40 NUT, Idle adjustment
0328710
Ships in 2 to 3 days
$7.79
$7.01
Add
41 SCREW, Idle adjustment
0306337
Ships in 2 to 3 days
$5.99
$5.51
Add
42 BUMPER, Exhaust manifold
0314021
In Stock
$7.79
$7.36
Add
43 LEVER, Spark advance
0319318
Ships in 2 to 3 days
$29.13
$26.80
Add
44 SOCKET, Spark linkage
0313700
In Stock
$11.49
$10.86
Add
45 BALL, Socket
0313703
In Stock
$11.49
$10.86
Add
46 LINK, Spark advance
0330275
Unavailable
47 THROTTLE CAM ASSEMBLY
0386652
Ships in 2 to 3 days
$25.99
$23.91
Add
48 BRACKET, Fuel pump
0318366
Ships in 2 to 3 days
$152.49
$137.24
Add
49 NUT, Powerhead stud
0306422
Ships in 2 to 3 days
$6.41
$5.77
Add
50 YOKE, Throttle arm
0310524
Ships in 2 to 3 days
$26.99
$24.83
Add
51 LEVER, Throttle
0387800
Ships in 2 to 3 days
$75.99
$68.39
Add
52 SHLDR SCREW, Throttle lever
0318192
Ships in 2 to 3 days
$19.49
$17.54
Add
53 BUSHING
0314002
In Stock
$7.79
$7.36
Add
54 WASHER, Guides
0328737
Ships in 2 to 3 days
$7.79
$7.01
Add
55 BUSHING, Spark lever
0314003
Ships in 2 to 3 days
$16.99
$15.29
Add
56 WASHER, Throttle lever
0314098
Unavailable
57 SPRING, Throttle lever
0314094
Ships in 2 to 3 days
$22.99
$20.69
Add
58 LINK, Throttle lever to cam
0329889
Unavailable
59 SCREW, Throttle cam
0314136
In Stock
$13.99
$13.22
Add
60 BUSHING, Throttle cam
0314137
Unavailable
61 WASHER, Throttle cam
0328733
In Stock
$6.41
$6.06
Add
62 WAVE WASHER
0328734
Ships in 2 to 3 days
$5.84
$5.37
Add
63 WASHER, Link
0328702
In Stock
$4.44
$4.20
Add
64 SCREW, Double end
0330777
Unavailable
65 BOW WASHER, Shift lever
0306012
In Stock
$9.46
$8.94
Add
66 NUT, Double end bolt
0328740
Ships in 2 to 3 days
$5.29
$4.76
Add
67 COTTER PIN
0305650
In Stock
$1.32
$1.25
Add
68 BOW WASHER, Shoulder screw
0908060
Ships in 2 to 3 days
$8.99
$8.27
Add
69 PIN, Shift lever to shift rod
0327589
Unavailable
70 LOCKWASHER, Pin
0302290
In Stock
$1.40
$1.32
Add
71 GASKET, Cylinder head
0313413
In Stock
$40.49
$38.26
Add
72 SCREW, Bracket to crankcase
0302030
Unavailable
73 SCREW, Spark advance
0328722
Unavailable
74 TEMPERATURE SWITCH
0386686
Unavailable
75 NUT, Guides remote control
0328064
In Stock
$10.49
$9.91
Add
76 TUBING, Insulation
0303806
In Stock
$10.99
$10.62
Add
77 GROUND STRAP
0376349
Ships in 2 to 3 days
$12.99
$11.95
Add
78 GROMMET, Relief valve
0316132
In Stock
$11.49
$10.86
Add
79 CLIP, Cable clamp to exh cvr.
0326365
Ships in 2 to 3 days
$13.99
$12.59
Add
80 CLAMP, Btry cable to exh cvr.
0310440
Ships in 2 to 3 days
$3.07
$2.76
Add
81 CLAMP, Insul cable to exh cvr.
0317000
Ships in 2 to 3 days
$12.99
$11.69
Add
82 BUMPER, Spark advance
0314416
Ships in 2 to 3 days
$9.67
$8.70
Add
83 NUT, Spark advance
0328741
Ships in 2 to 3 days
$6.41
$5.77
Add
84 BUSHING, Shift lever to c'case
0318951
Unavailable
85 LUBRICATION FITTING
0313607
In Stock
$9.46
$8.94
Add
86 GASKET, Exhaust manifold
0319097
Ships in 2 to 3 days
$18.49
$16.64
Add
87 COTTER PIN, Shift lever
0552906
In Stock
$1.32
$1.25
Add
88 SCREW, Connector clamp
0315900
Ships in 2 to 3 days
$1.25
$1.15
Add
89 COTTER PIN, Link to lever
0306387
Ships in 2 to 3 days
$1.40
$1.26
Add
90 YOKE, Link to bellcrank
0328567
Unavailable
91 SCREW
0306322
Ships in 2 to 3 days
$4.99
$4.59
Add
92 ELBOW
0321886
In Stock
$4.88
$4.61
Add
93 PIN, Yoke to bellcrank
0318197
Ships in 2 to 3 days
$8.90
$8.01
Add
94 WASHER, Pin to yoke
0328702
In Stock
$4.44
$4.20
Add
95 WASHER, Link to shift lever
0328708
Ships in 2 to 3 days
$9.46
$8.51
Add
96 HOSE, Indicator
0327710
Unavailable
97 BUSHING, Bellcrank
0318193
Ships in 2 to 3 days
$13.99
$12.59
Add
98 LEVER, Shift rod
0326642
Unavailable
99 SHIFT LEVER, 20" transom only
0327336
Unavailable
99 SHIFT LEVER, 15" transom only
0320185
Unavailable
100 GASKET, Thermostat
0313416
In Stock
$1.32
$1.25
Add
101 VALVE, Pressure relief
0315625
In Stock
$16.99
$16.05
Add
102 BUSHING, Link
0314125
Ships in 2 to 3 days
$10.49
$9.44
Add
103 LIFT BRACKET
0315930
Unavailable
104 LOCKWASHER, Stud
0306470
Ships in 2 to 3 days
$6.41
$5.77
Add
105 POWERHEAD GASKET SET
0390078
In Stock
$144.99
$137.01
Add
106 CYL. HEAD KIT, High prfm
0389833
Unavailable
107 LOW COMPRESSION CYLINDER HEAD KIT. Used on 75 Models
0390908
Unavailable
0389484 CYLINDER & CRANKCASE ASSY. Not Shown Used on 70 Models
0389484
Unavailable
0389843 CYLINDER & CRANKCASE ASSY.. Not Shown Used on 75 Models
0389843
Unavailable
